震旦复印机AD426/506常见小问题故障汇总

1、跳C2403故障代码
现象：

机器跳C2403 故障代码

原因及解决方案：

1、检查碳粉瓶是否安装到位，重新安装碳粉瓶

2、检查碳粉瓶的卡口是否有磨损（如图），如果磨损更换碳粉瓶

3、检查碳粉瓶马达是否磨损或损坏，更换碳粉瓶马达

4、检查碳粉瓶马达的爪扣是否磨损（如图），更换爪扣

5、检查粉瓶原位传感器

6、更换打印控制板

2、机器跳C-2801故障代码

现象：

机器跳 C-2801 故障代码

原因及解决方案：

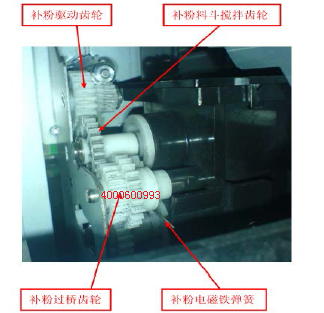

1、检查补粉漏斗是否被碳粉堵住，造成齿轮无法旋转，并对其进行清洁

2、检查补粉驱动马达，如有问题，进行更换
马达检查步骤：（维修模式–状态确认–负载检查—55-3—“开始键”）

3、检查补粉驱动齿轮是否磨损，对磨损的齿轮进行更换
电磁铁检查步骤：（维修模式–状态确认–负载检查—55-2—“开始键”）

4、检查电磁铁的弹簧是否安装到位，进行校正 13

5、检查补粉电磁铁是否吸合，如有问题，进行更换后再次检查是否有吸合动作，如还未能吸合，更换打印控制板测试

6、做碳粉自动补充，使显影仓内的碳粉浓度达到标准值

（维修模式—图像处理—-碳粉自动补充—“开始键”）

3、跳C2803 故障代码

现象：

机器跳C2803 故障代码

原因及解决方案：

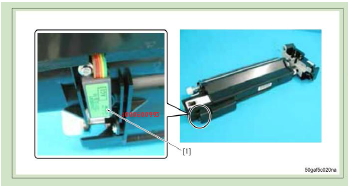

1、检查显影仓上的TCR 传感器是否有损坏，如有损坏进行更换

2、检查显影仓的显影偏压轴与显影偏压接触件是否载体接地 14

3、检查显影仓内的载体是否进入补粉漏斗中，如果是，将漏斗中的载体与碳粉倒回显影仓
4、做TCR初始化，检查TCR值是否在40-60范围内，如未在此范围内，拉黑板，在重新做TCR初始化，直到TCR的数据控制在40-60范围内。
（维修模式—图像处理—TCR调整—“开始键”）

4、跳C2702故障代码
现象：

机器跳C2702 故障代码

原因及解决方案：

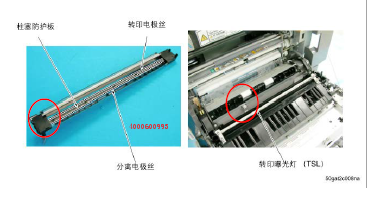

1、检查转印分离单元是否漏电，如果是进行更换

2、检查转印分离单元的铜片是否漏电或生锈，如果是进行更换

3、更换高压板

4、更换打印控制板

5、跳C6701故障代码

现象：

机器跳C6701 故障代码

原因及解决方案：

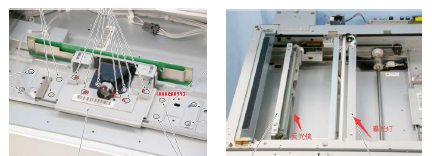

1、检查曝光灯是否故障，进行更换

2、检查CCD 是否故障，进行更换

3、检查扫描器马达是否故障，进行更换 扫描器马达检查（维修模式–状态确认–负载检查–37-1–“开始键”）

4、检查 CCD 板上的扁平线，进行修复或更换

5、更换整体控制板 （OACB）

6、对位卡纸 现象：

机器进纸到对位处卡纸

原因及解决方案：

1、检查对位离合器工作是否正常，清洁并更换对位离合器

2、检查对位传感器是否正常

3、检查对位辊前的导纸片是否变形
4、检查鼓组件分离爪是否异常
5、检查转印是否漏电
6、更换打印控制板

7、跳C-2804故障代码

现象：

机器跳C-2804故障代码
解决方案：
原因：

碳粉剩余传感器（PZS）检测到无碳粉状态之前，在一定时间段内，碳粉没有从碳粉
16
料斗添加到显影仓中

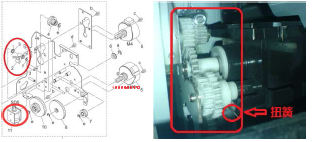

1、补粉组件上的补粉电磁铁没有吸合动作，检查电磁铁是否正常，如正常请更换PRCB板
2、补粉组件上的补粉电磁铁有吸合动作，检查电磁铁驱动杆及扭簧是否异常

3、碳粉料斗内没有足量的碳粉，检查碳粉剩余传感器（PZS）是否正常，没有问题请更换PRCB板
4、碳粉料斗内有足量的碳粉，检查TCR传感器是否正常，如正常请更换PRCB板
